537元DIY家用空气净化器的专业测试—过滤效率测试

北京工作的Thomas去年使用灿坤的F8103型空气循环扇，前部简单顶一个30mm左右的HEPA（高效空气过滤器）DIY家用空气净化器，那些科学测试的图表，让很多人记忆深刻吧。感兴趣的同事，还可以看看果壳网的这篇文章www.guokr.com/blog/500950/，有同事说有点像家用的FFU。这些非专业人士的科学方法和钻研精神，是否值得我们学习？

当然，PM2.5参数考察的是每立方空气中2.5μm颗粒的重量，和我们工业净化环境一般用0.3μm颗粒大小作为计量标准，不是一个等量上的差别。

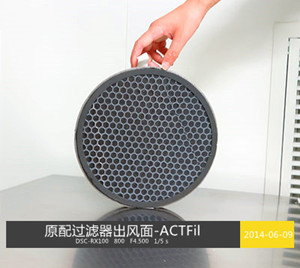

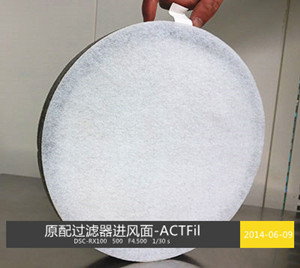

日前，我们拿到了一个灿坤空气过滤器滤芯，配套灿坤家用过滤器新品。这个新品，很明显就是接受了Thomas实验结论，把顶在外面的HEPA做成相应圆形形状。下面左边图是这个圆形过滤器滤芯的进风面，由无纺布材质滤料组成，应该是作为粗效过滤，这一层可以拿下来，下面是PP材质纸制作的HEPA（高效空气过滤器），按灿坤宣传HEPA下面还有一层进口活性炭滤纸。右图是出风面，可以清晰看到内装有颗粒活性炭，这样这个过滤器由4层过滤材料组成。活性炭吸附性能很好，去除甲醛等有害气体，效果明显。但是，现代装修材料，有害气体都是慢慢析出的，如何吸附作用长时间有效？这个滤芯需要多久更换？

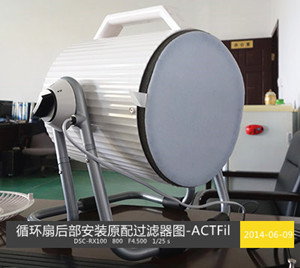

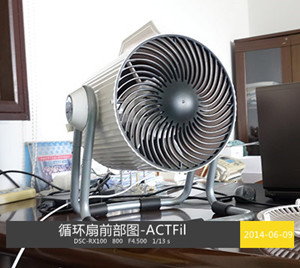

我们仍然使用Thomas实验中使用的F8103空气循环扇作为测试器材，先将过滤部分安装在循环扇的出风面（如循环扇前部图），发现前端出风风量很小，大部分的出风都给过滤器的高风阻顶回来，居然由进风那一侧跑出去了。因此，我们把循环扇的后盖板拆除，如下面的右图，使用后盖板螺丝把过滤部分固定住。

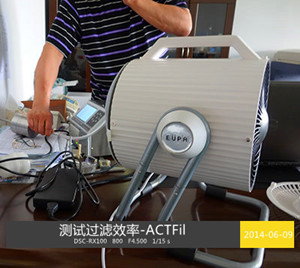

循环扇有高中低三档风速，按灿坤产品说明书介绍，不加过滤器分别对应420m/min、360m/min、300m/min风速，我们选择高档65W全功率输出，使用公司自产的LPC-3016型激光尘埃粒子计数器在进风和出风端检测，采样流量为2.83l/min，在一个采样周期里进风端共计得3μm颗粒1817个，过滤出风端计得1033颗，过滤效率为64%，风噪56db（只能短时间测试，测试后需要用膜过滤器对精密仪器自净）。要注意的是，这是开了10分钟以后的测试结果，周围空气已经相对洁净，如果刚开机时测试，过滤效率还会高一些。下一步要考察这个DIY空气过滤器的出风量，在单位时间里洁净空气的置换次数，是工业空气净化级别的重要指标。
