537元DIY家用空气净化器的专业测试—出风量测试和改进建议

我们接着上篇文章往下讨论。

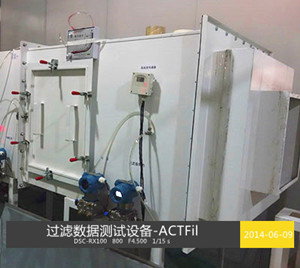

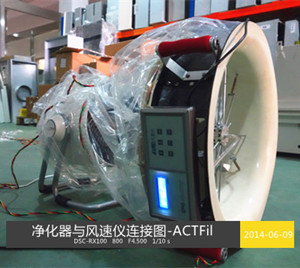

由于待检测的过滤器滤芯，是按厂家产品特别定制的圆形结构，需要专门的夹具才能使用如下左图的过滤检测工作设备，这台专业检测设备可以方便测试出高效空气过滤器的风阻，过滤效率，过滤精度，出风量等等参数。因此，我们在测试整机出风量的时候，选用了软性连接FL-1型风量仪来解决，如下右图是连接以后测试的工作状态。



没有安装过滤器时，循环扇开到最大档，风量为1428m³/h，比厂家标称的1337m³/h数据略高一些。后部安装过滤器以后，高中低三档的出风量分别为：156m³/h、125m³/h、108m³/h，这个过滤器的风阻还是比较大的，换上我们公司折高40mm、H14效率高精度的HEPA高效空气过滤器，风量都可以达到280m^3/h。一般工业空气净化FFU，出风面比进风口要大的多，由于这个产品进出风口径一致，需要提高出风量，建议增加一个没有颗粒活性炭滤层的产品，一方面可以降低颗粒活性炭挡在前端而造成的风阻；一方面可以有效增加HEPA高效空气过滤器的折高，增加过滤表面积，有效提高出风风量。

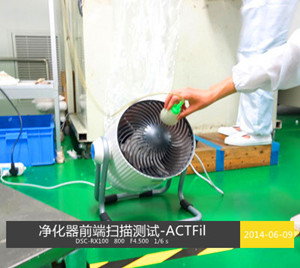

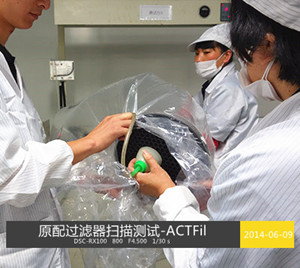

使用我们净化生产厂房里的有源风口测试单个过滤器部分，得到的结果与上面类似，测试图如下：

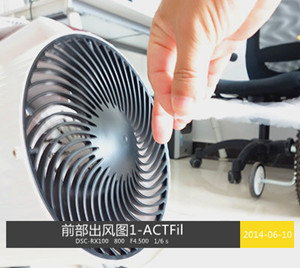

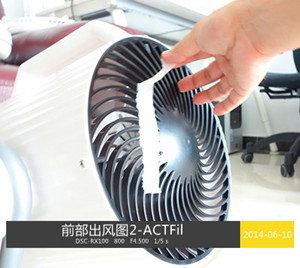

灿坤的这个循环扇的出风导流，采用螺旋结构，一般不适合作为空气净化器的设计方式，我们用纸条就可以清晰表示，出风的状态，请看下图：



之所以，右图会出现纸条吸在出风面现象，应该是旋流空气不同的风速造成了压力差，而产生这个效应。建议使用工业高效空气过滤器的网状出风口防护网，出风均匀，方向单一，也是工业空气净化设备的设计思路。

这个DIY的空气过滤器的采购成本：灿坤F-8103空气循环扇的Taobao官方旗舰店价格：398元，过滤器滤芯：139元。总计：537元人民币，成本低廉，实用有效。
